Электрическая схема указателей поворота ваз 2108 6
Схема подключения указателей поворота ВАЗ 2108, 2109, 21099
Справочник по схемам «восьмёрки» предназначен для самостоятельного ремонта авто при небольших неполадках электрооборудования. Электросхемы разделены на несколько блоков для удобства просмотра через компьютер или телефон , имеются файлы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Годы производства данной модели: с по й.
Привет всем! Вот решил выложить для вас схемы! Как говарится свой тайник все в одном месте! Думаю вам пригодится!

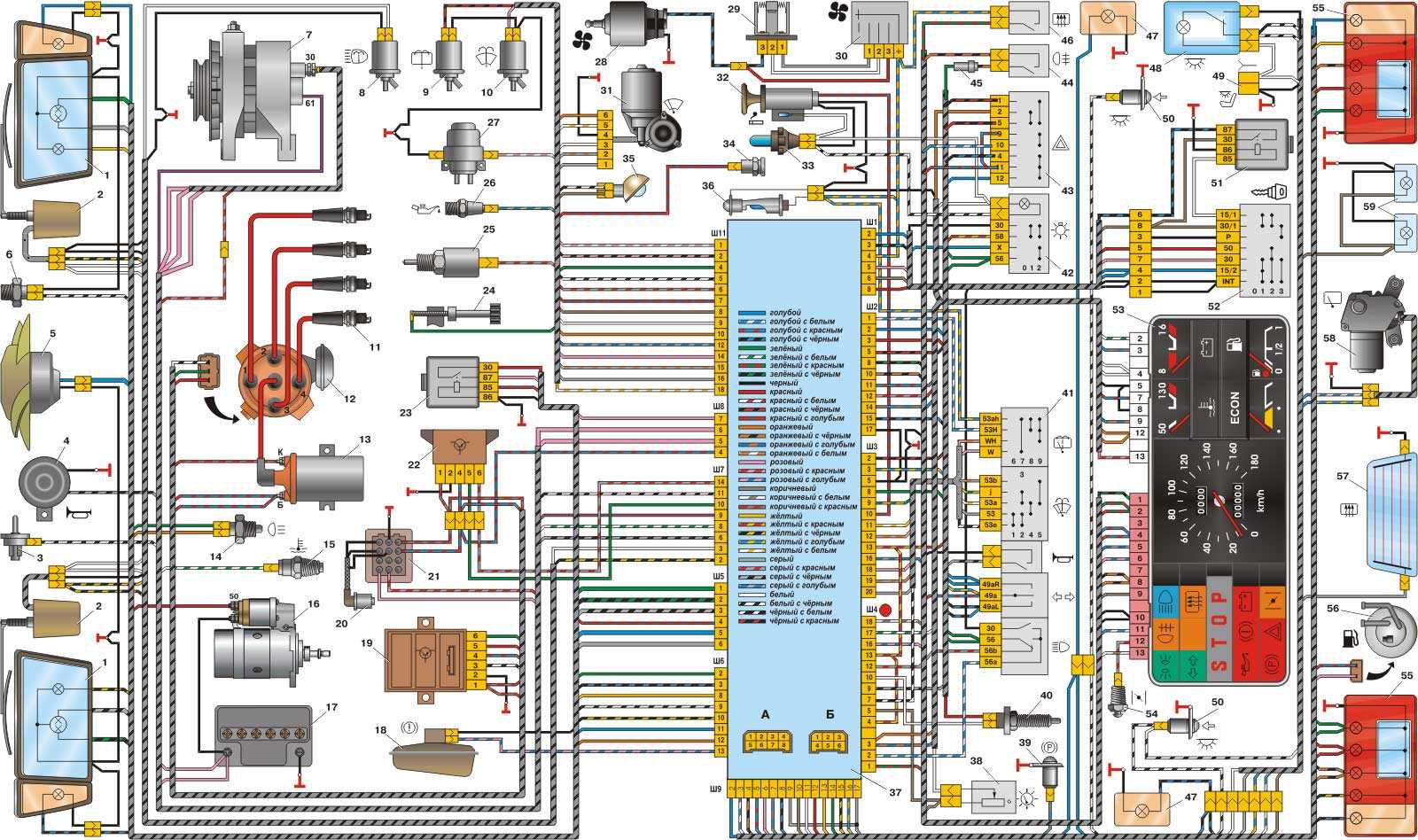

Нажмите для увеличения КБайт. Описание: 1 Блок - фара ваз фара, с передним фонарем ; 2 Моторедуктор очистителя фар; 3 Датчик температуры ваз; 4 Выключатель подкапотной лампы; 5 Звуковой сигнал; 6 Выключатель света заднего хода; 7 Электродвигатель вентилятора; 8 Датчик электродвигателя вентилятора; 9 Клапан омывателя фар; 10 Генератор ваз; 11 Клапан омывателя заднего стекла; 12 Клапан омывателя ветрового стекла; 13 Электродвигатель омывателя стекол; 14 Лампа подкапотная; 15 Свечи зажигания ваз; 16 Штепсельная розетка переносной лампы; 17 Датчик контрольной лампы давления масла; 18 Датчик-распределитель зажигания ваз; 19 Электромагнитный клапан карбюратора ваз; 20 Концевой выключательв карбюраторе; 21 Коммутатор ваз; 22 Катушка зажигания ваз; 23 Колодка диагностики; 24 Датчик в. А Наконечник провода подключения к датчику износа тормозных колодок; В Штекерный разъём подключения к плафону освещения салона;. I Номера штекеров в колодках монтажного блока ваз; II Номера штекеров в колодке моторедуктора; III Условные обозначения номеров штекеров в колодке и контактов выключателя зажигания ваз;.
